提供者：广州佳环电器科技有限公司 www.5ozone.com 臭氧研发基地 联系电话：18520310040 联系人：廖经理 本厂成立以来，针对不同的环境，研发出不同应用目标下的处理方案，完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题，同时在更大范围内推广应用臭氧处理技术，提高我国生产生活、食品药品的安全性，更有效地资源的利用。臭氧制备技术经过几十年来的研究，单位能耗降低了约2－3倍，臭氧发生器的价格也在不断下降，设备更为紧凑更有利于推广。 产品配置及介绍 1.系统组成及投加 臭氧系统主要是由无油空压机、储气罐、冷干机、干燥吸附机、臭氧发生器、氧气发生器（制氧机）、控制系统、气体过滤系统、循环冷却系统等组成，达到很好的效果。 2、臭氧发生器 a.臭氧产生量10-100%范围内可调节。 b.放电单元采用水冷却，冷却水温度40℃以下。 3.设备用途及工作条件 （1）环境条件 （1.1） 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。 （1.2） 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。 （1.3） 冷却水: 一般工业自来水。 （2）设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。 （2.1）温度: 臭氧发生器设计环境温度范围为0—40℃。 （2.2）湿度: 臭氧发生器设计相对湿度＜75%。 （2.3）冷却水温度: 臭氧发生器设计冷却水温度＜40℃。 （2.4）大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。 一、YT-019-200A产品参数 主要配置（占地空间：长450*宽150*高175cm）
1：产品组成： （一）无油空压机
（二）储气罐
（三）冷冻式干燥机
（四）吸附干燥机
（五）制氧机
（六）臭氧发生器

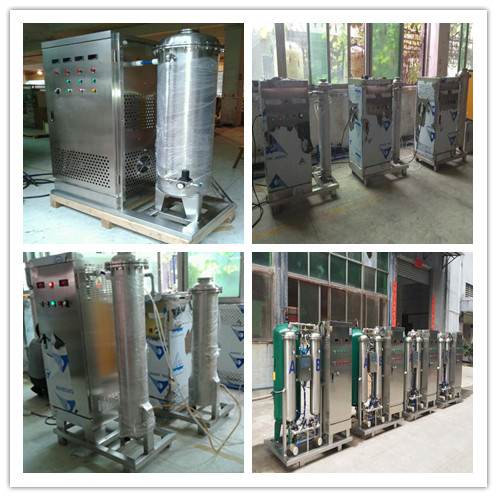

臭氧发生器参考图 四、注意事项及售后服务 1、注意事项： 1．机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。 2、售后服务： 1．设备质保期 设备保修期为设备出厂之日起一年保修，终身维护； ①操作人员能熟练操作设备； ②维修人员需掌握设备的日常维护和维修工作。 2．故障排除 ①接到服务电话后，接到用户设备出现故障的信息后，当日给用户明确答复；检修设备保证用户正常使用。 3．其他服务 ①建立用户电脑档案，有专用软件协助用户进行设备管理； ②定期提醒用户更换易损件，检查设备及注意事项。 4．质量承诺： ①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。 ②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。 ③在正常的使用情况下，整机设备使用寿命7-9年。 ④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围： A、环境过于潮湿或机器结构内部进水而导致产品损失 B、擅自改动产品结构而导致产品损坏 C、因自然灾害或其它不可抗力而导致产品损坏 D、因操作不当导致机器出故障。 3、设备操作及注意： 1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。 2、为达到最佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。 3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。（电流表显示当前电流，15克以上机）臭氧输出口有气体输出。 4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，（15克以上臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，）臭氧硅胶软管有臭氧气体输出 。 5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。 （15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器 6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出； 7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准， 8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。 五、设备配套 1、设备连接软管、臭氧输送软管（此为强抗氧化硅胶管管三个月更换一次具佳）。 2、设备出厂时，配备配套臭氧发生器连接管件、器件、1个保险丝、合格证、保修卡、使用说明书等。 六、臭氧发生器设计、制造和检验标准 CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》 GB150 钢制压力容器 GB/T 191 包装储运图示标志 GB 3095-1996 环境空气质量标准 GB 4208 外壳防护等级（IP 代码） GB/T 6682-2008 分析实验室用水规格和试验方法 GB 7521.1-2005 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验 成套设备 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB 14050 系统接地的型式及安全技术要求 GB 19517 国家电气设备安全技术规范 DIN EN60204 设备的电器装备（一般要求） DIN EN60034 旋转电机（测定和操作状态） GB4942.1－85 电机外壳防护 CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件 七、产品特点及性能说明 1、先进的电晕放电技术 2、最优化的机械设计 3、先进的IGBT供电单元 4、低谐波污染 5、低能耗 6、臭氧浓度高、结实耐用 7、结构紧凑 8、低维护工作量 9、自动化界面控制 10、放电体 11、臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键，臭氧发生器HY系列应用IGBT集成技术，采用极其稳定、臭氧浓度高、超长使用寿命的智能型钛金脱羟石英管结构放电单元，空气冷却，过温过流电路保护，臭氧发生器主要部件均为自厂生产.整机为202不锈钢材质。 |
